一種高效率轉輪式除濕機的制作方法

　　本實用新型涉及除濕機技術領域，具體為一種高效率轉輪式除濕機。

　　背景技術：

　　除濕機采用最先進最成熟技術，效率高，除濕量大，其性能遠高于其他國產或進口組裝機。1、通過直接物理吸附處理除去濕氣。無論周圍環境如何，它都可控制相對濕度(RH)低達1%，并且可提供80M3/H-M3/H標準容量的除濕機系統；2、轉輪邊緣獨家采用鋼圈法蘭固定,轉輪強度遠高于國內外同類產品；3、不同型號機組配備有不同型號的除濕轉輪，保證通過轉輪風速的均一，從而保證各型號機組在不同工況下的額定除濕量與出口余壓；4、由于使用專利性能的硅膠或分子篩干燥劑，具有優異的選擇吸附性能,能夠選擇性吸附水分子;而排出粉塵等雜質，因此不易堵塞；5、控制系統采用PLC控制，具有良好的操作界面?？蓴?shù)字化顯示各種重要溫度，并可突出顯示各主要部件運行狀態。遇到故障時，可自動診斷，并指示故障種類?，F(xiàn)有技術中轉輪式除濕機除濕機體積大，結構復雜，轉輪使用壽命短，且除濕干燥效率低。

　　技術實現要素：

　　本實用新型的目的在于提供一種高效率轉輪式除濕機，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種高效率轉輪式除濕機,包括箱體，所述箱體內腔一側設置第一離心風機，另一側設置第二離心風機，所述第一離心風機和第二離心風機之間設置轉輪，所述轉輪通過皮帶與設置在箱體底部的電機相連，所述轉輪上設有轉速傳感器；所述第一離心風機內側設置入風過濾網，所述轉輪與第二離心風機之間設置再生空氣加熱器，所述箱體內腔還設置控制器；

　　所述轉輪由活性硅膠材料制成，所述轉輪內設有芯筒，在芯筒外部設有輪芯外箍，在所述輪芯外箍與芯筒之間設有吸附組件；

　　所述吸附組件由上表層、下表層和中間層組成，所述中間層呈波浪狀設置在上表層和下表層之間，所述中間層包括負離子過濾膜、Heap濾膜與活性炭濾膜，所述Heap濾膜設置在負離子過濾膜與活性炭濾膜之間。

　　優選的，所述再生空氣加熱器包括腔體；所述腔體上設有進風口和出風口；所述腔體的內腔壁上裝有陶瓷電熱棒；所述腔體內還設有電加熱控制器；所述電加熱控制器與腔體的內腔壁配合處設有防水密封圈。

　　優選的，所述入風過濾網包括第一PP網層、第二PP網層、過濾棉層以及吸附顆粒層，所述過濾棉層設置在第一PP網層和第二PP網層之間，所述吸附顆粒層設置在第二PP網層外側。

　　優選的，所述第一離心風機和第二離心風機均采用4-79型離心式通風機。

　　與現有技術相比，本實用新型的有益效果是：

　　（1）本實用新型結構原理簡單，能夠?qū)崿F(xiàn)對濕空氣的吸濕和干燥，除濕效率高；采用硅膠材料制成的轉輪，能夠?qū)崿F(xiàn)高效率吸濕，且采用的硅膠片材料具有吸附性能高、熱穩定性好、化學性質穩定、有較高的機械強度的優點，能夠延長轉輪的使用壽命；本發明的除濕轉輪可以滿足不同環境及各種應用領域的除濕要求。

　　（2）本實用新型采用的再生空氣加熱器能夠快速高效的對空氣進行加熱，并且實時監測空氣的加熱溫度，安全可靠。

　?。?）本實用新型采用的入風過濾網，能夠有效的過濾空氣中大顆粒雜質，提高后續轉輪除濕效果。

　　附圖說明

　　圖1為本實用新型整體結構示意圖；

　　圖2為本實用新型的轉輪剖視圖；

　　圖3為本實用新型的中間層剖視圖；

　　圖4為本實用新型的再生空氣加熱器結構示意圖；

　　圖5為本實用新型的入風過濾網結構示意圖。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1-5，本實用新型提供一種技術方案：一種高效率轉輪式除濕機,包括箱體1，所述箱體1內腔一側設置第一離心風機2，另一側設置第二離心風機3，第一離心風機2和第二離心風機3均采用4-79型離心式通風機；所述第一離心風機2和第二離心風機3之間設置轉輪4，所述轉輪4通過皮帶5與設置在箱體1底部的電機6相連，所述轉輪4上設有轉速傳感器7；所述第一離心風機2內側設置入風過濾網8，所述轉輪4與第二離心風機3之間設置再生空氣加熱器9，所述箱體1內腔還設置控制器10；

　　所述轉輪4由活性硅膠材料制成，所述轉輪4內設有芯筒11，在芯筒11外部設有輪芯外箍12，在所述輪芯外箍12與芯筒11之間設有吸附組件13；

　　所述吸附組件13由上表層14、下表層15和中間層16組成，所述中間層16呈波浪狀設置在上表層14和下表層15之間，所述中間層16包括負離子過濾膜17、Heap濾膜18與活性炭濾膜19，所述Heap濾膜18設置在負離子過濾膜17與活性炭濾膜19之間；負離子過濾膜能夠過濾0.5um以下的顆粒灰塵及各種懸浮物；Heap濾膜能夠排除放射性微粒；活性炭濾膜能夠消除惡臭氣味。

　　本實用新型采用硅膠材料制成的轉輪，能夠?qū)崿F(xiàn)高效率吸濕，且采用的硅膠片材料具有吸附性能高、熱穩定性好、化學性質穩定、有較高的機械強度的優點，能夠延長轉輪的使用壽命；本發明的除濕轉輪可以滿足不同環境及各種應用領域的除濕要求。

　　本實用新型中，再生空氣加熱器9包括腔體20；所述腔體20上設有進風口21和出風口22；所述腔體20的內腔壁上裝有陶瓷電熱棒23；所述腔體20內還設有電加熱控制器24；所述電加熱控制器24與腔體20的內腔壁配合處設有防水密封圈。工作時，通過對電加熱控制器調節，使加熱腔受熱，對流經的壓縮空氣進行加熱，本實用新型采用的再生空氣加熱器能夠快速高效的對空氣進行加熱，并且實時監測空氣的加熱溫度，安全可靠。

　　此外，本實用新型中，入風過濾網8包括第一PP網層25、第二PP網層26、過濾棉層27以及吸附顆粒層28，所述過濾棉層27設置在第一PP網層25和第二PP網層26之間，所述吸附顆粒層28設置在第二PP網層26外側。第一PP網層和第二PP網層過濾比較大的雜質，通過過濾棉過濾小顆粒和灰塵；吸附顆粒層具有吸附，過濾，除味的功效，本實用新型采用的入風過濾網，能夠有效的過濾空氣中大顆粒雜質，提高后續轉輪除濕效果。

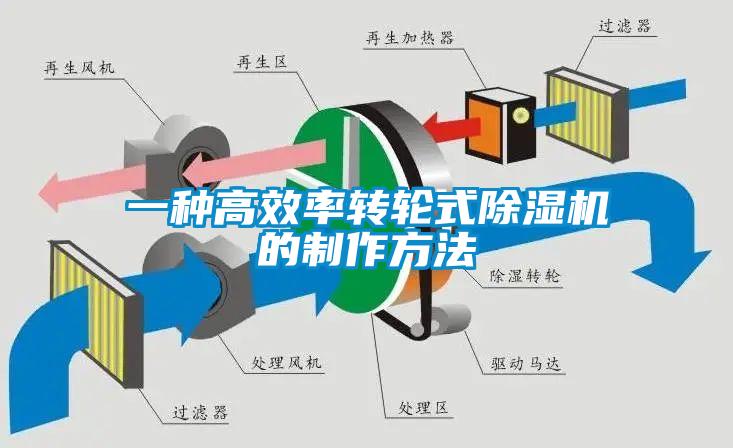

　　工作原理：啟動第一離心風機，將濕潤的空氣抽入并經過入風過濾網過濾后進入旋轉的轉輪；空氣中的水份在通過轉輪時被吸收，之后吸濕后的空氣進入再生空氣加熱器；再生空氣加熱器對吸濕后的空氣進行進一步加熱處理，隨后，干燥后的空氣從第二離心風機送出。

　　綜上所述，本實用新型結構原理簡單，能夠?qū)崿F(xiàn)對濕空氣的吸濕和干燥，除濕效率高。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
